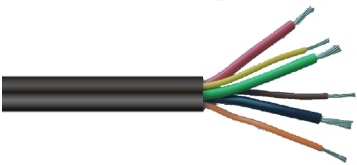

PBM-TRONIC LiYY UL 2464/2517

Elektronikkabel, färgmärkta ledare, UL/CSA godkänd

  • Liten ytterdiameter
  • Klarar liten böjradie
  • Ledare av förtent koppar skyddar mot oxidering
Produktfakta

PBM-TRONIC LiYY 2464/2517 är en flexibel elektronikkabel med UL & CSA godkännande (AWM).

Lämpar sig för de företag som exporterar till Nordamerika.

Används som data / elektronikkabel för signal, mät, styr, reglerteknik samt tonfrekvensöverföringar.

Kabeln har god beständighet mot baser, syror och vissa typer av oljor. Lämplig för förläggning i torra samt fuktiga utrymmen.

Ledarstorlek AWG 28 till AWG 20 har 7 trådig ledaruppbyggnad, vilket gör kabeln lämplig för slittskontaktering.

Alternativa beteckningar: elektronikkabel, dataöverföringskabel, signalkabel.

Teknisk data
LedaruppbyggnadFörtent koppar
AWG 28 – AWG 20 = 7 trådig
AWG 18 = 19 trådig
LedarisoleringPVC, semi regid
LedaridentifikationFärgmärkta ledare enligt IC = Internationell färgkod

Se separat datablad

YttermantelPVC, svart
Minsta böjradieFast installation: 10 x kabeldiametern
Sporadisk rörelse: 15 x kabeldiametern
TemperaturområdeFast förläggning: -30 °C till +105 °C
Sporadisk rörelse: -10 °C till +105 °C
Driftspänning300 V
Testspänning1500 V
BrandspridningsklassUL1581 VW-1/ UL2556 FV-2
GodkännandeCE, UL/CSA – cURus /
AWM certfierad style 2464 & 2517,
300V, 80°C,105°C ,RoHS
Produktblad PDF-fil

Har du frågor om vårt sortiment? Ring oss på 0171-477 900 eller kontakta oss via vårt formulär

Ledarantal och ledarstorlek
i
AWG
Ca:
ledararea
mm2
Ytterdiameter nominellt mmVikt KG / KM
2 x AWG 280,093,614,6
3 x AWG 280,093,716,7
4 x AWG 280,093,919,0
6 x AWG 280,094,424,0
8 x AWG 280,094,628,8
10 x AWG 280,095,332,2
12 x AWG 280,095,636,4
14 x AWG 280,095,840,7
16 x AWG 280,095,945,0
18 x AWG 280,096,249,5
2 x AWG 260,143,712,5
3 x AWG 260,143,815,0
4 x AWG 260,144,117,5
6 x AWG 260,144,724,5
8 x AWG 260,145,134,0
10 x AWG 260,145,738,0
12 x AWG 260,145,945,5
14 x AWG 260,146,252,1
16 x AWG 260,146,558,2
18 x AWG 260,146,857,0
2 x AWG 240,234,121,0
3 x AWG 240,234,219,0
4 x AWG 240,234,522,5
6 x AWG 240,235,331,5
8 x AWG 240,235,746,0
10 x AWG 240,236,554,5
12 x AWG 240,236,860,1
14 x AWG 240,237,067,0
16 x AWG 240,237,580,1
18 x AWG 240,237,9100,0
2 x AWG 220,354,323,0
3 x AWG 220,354,523,7
4 x AWG 220,354,833,0
6 x AWG 220,355,747,0
8 x AWG 220,356,259,0
10 x AWG 220,356,971,0
12 x AWG 220,357,280,0
14 x AWG 220,357,689,6
16 x AWG 220,358,0100,7
18 x AWG 220,358,2108,6
2 x AWG 200,564,729,0
3 x AWG 200,564,936,9
4 x AWG 200,565,445,0
6 x AWG 200,566,363,0
8 x AWG 200,566,879,0
10 x AWG 200,567,7102,0
12 x AWG 200,568,1110,0
14 x AWG 200,568,5127,1
16 x AWG 200,568,9132,0
18 x AWG 200,569,4168,0
2 x AWG 180,965,345,4
3 x AWG 180,965,655,9
4 x AWG 180,966,170,0
5 x AWG 180,966,667,0
6 x AWG 180,967,284,5
7 x AWG 180,967,3108,0
8 x AWG 180,967,8135,0
10 x AWG 180,968,9180,0
12 x AWG 180,969,3216,0
16 x AWG 180,9610,3248,0
18 x AWG 180,9610,9260,0
20 x AWG 180,9611,8275,0
